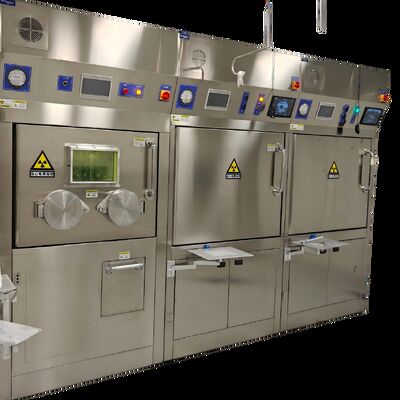

100 मिमी लीड हॉट सेल डिस्पेंसर हॉट लैब चैंबर फॉर रेडियोएक्टिव लैब सेंटर साइक्लोट्रॉन प्रोजेक्ट्स

साइक्लोट्रॉन परियोजनाओं में गर्म कोशिकाएं: डिजाइन, कार्य और एकीकरण का मूल

आधुनिक परमाणु चिकित्सा और साइक्लोट्रॉन द्वारा संचालित वैज्ञानिक अनुसंधान सुविधाओं में, हॉट सेल एक स्टैंडअलोन उपकरण नहीं है, बल्कि एक महत्वपूर्ण उपकरण है।इंजीनियर हबरेडियोन्यूक्लाइड उत्पादन को सुरक्षित अनुप्रयोग से जोड़ना। इसका डिजाइन और अनुप्रयोग साइक्लोट्रॉन की आउटपुट विशेषताओं (जैसे न्यूक्लाइड प्रकार, गतिविधि स्तर,रासायनिक रूपों) और अंतिम उत्पादों की सख्त आवश्यकताओं (ईयह सुरक्षा बाधा और दक्षता इंजन दोनों के रूप में कार्य करता है जो यह सुनिश्चित करता है कि पूरी परियोजना अपने वैज्ञानिक और चिकित्सा मूल्य का एहसास करती है।

I. मुख्य डिजाइन विचार

साइक्लोट्रॉन परियोजनाओं के लिए गर्म कोशिकाओं का डिजाइन एक बहु-विषयक एकीकरण प्रक्रिया है, जिसमें मुख्य रूप से निम्नलिखित पर विचार किया गया हैः

1. परिरक्षण डिजाइनः
   • सामग्री और मोटाई:मुख्य रूप से लक्ष्य न्यूक्लाइड्स की गामा-रे ऊर्जा पर निर्भर करते हैं। साइक्लोट्रॉन (जैसे, एफ-18, सी-11, 511 केवी γ) द्वारा उत्पादित सामान्य पॉजिट्रॉन उत्सर्जक न्यूक्लाइड्स के लिए,सीसा (उच्च घनत्व, अच्छी काम करने की क्षमता) या वोल्फ्रेम मिश्र धातु (उच्च घनत्व, छोटी मात्रा)आमतौर पर प्राथमिक परिरक्षण सामग्री के रूप में उपयोग किया जाता है। परिरक्षण मोटाई को सख्ती से गणना की जानी चाहिए ताकि यह सुनिश्चित किया जा सके कि सतह खुराक दरें नियामक सीमाओं (आमतौर पर <2.5 μSv/h) का अनुपालन करती हैं।
   • "स्टेप-डाउन" लेआउटःबड़ी सुविधाओं में, श्रृंखला में कई गर्म कोशिकाओं का उपयोग किया जा सकता है। लक्ष्य पानी या उच्च गतिविधि उत्पाद प्राप्त करने वाले पहले "उच्च गतिविधि वाले गर्म सेल" में सबसे मोटी परिरक्षण है (जैसे,15-20 सेमी सीसा समकक्ष)बाद में वितरण और QC के लिए "मध्यम/कम सक्रियता वाले गर्म कोशिकाओं" में लागत और परिचालन लचीलेपन को अनुकूलित करने के लिए क्रमिक रूप से परिरक्षण को कम किया जा सकता है।
2. लेआउट और कार्यप्रवाह अनुकूलनः
   • रैखिक प्रवाह डिजाइनःआदर्श लेआउट एक एक दिशात्मक कार्यप्रवाह का अनुसरण करता है "उच्च से निम्न गतिविधि तक।" सामग्री को शील्ड ट्रांसफर पोर्ट (जैसे,लिफ्ट प्रकार या घुमावदार परिरक्षित दरवाजे) क्रॉस संदूषण और बैकफ्लो से बचने के लिए.
   • कार्यात्मक क्षेत्र निर्धारण:सामान्य क्षेत्रों में निम्नलिखित शामिल हैंः
   • लक्ष्य उत्पाद प्राप्ति और प्राथमिक प्रसंस्करण गर्म सेलःलक्ष्य जल संग्रह, आरंभिक एकाग्रता या गैस कैप्चर के लिए सीधे साइक्लोट्रॉन लक्ष्य रेखा से जुड़ा।
   • स्वचालित संश्लेषण मॉड्यूल हॉट सेल:रेडियो लेबलिंग रासायनिक प्रतिक्रियाओं को करने के लिए सिंथेसाइज़र शामिल हैं।
   • वितरण और गुणवत्ता नियंत्रण गर्म सेलःअंतिम उत्पाद के बाँझ वितरण के लिए प्रयोग किया जाता है, पीएच परीक्षण, रेडियोएक्टिव एकाग्रता माप, आदि
   • अपशिष्ट रखने वाली गर्म सेल:उच्च सक्रियता वाले ठोस अपशिष्ट के अल्पकालिक क्षय भंडारण के लिए समर्पित।
3. रिमोट हैंडलिंग और ऑटोमेशन एकीकरणः
   • हेरफेर करने वाले:मानकमास्टर-स्लेव मैनिपुलेटररखरखाव, समस्या निवारण और गैर-मानक संचालन के लिए लचीलापन और बल प्रतिक्रिया प्रदान करें।
   • स्वचालन प्रणाली:इसके मूल में शामिल हैंःस्वचालित संश्लेषण मॉड्यूलऔरवितरण प्रणालीये हॉट सेल के अंदर पूर्व-एकीकृत होते हैं और उच्च पुनः प्रयोज्यता, सटीकता और कर्मियों की भागीदारी और जोखिम को कम करने के लिए पीएलसी या कंप्यूटर के माध्यम से नियंत्रित होते हैं।
   • विंडोज़ देखनाःउच्च घनत्व वाले लीड ग्लास या तरल जिंक ब्रोमाइड से बना, विकृत-मुक्त दृश्यता प्रदान करता है।
4. सुरक्षा एवं सुरक्षा प्रणालीः
   • वेंटिलेशन:स्वतंत्र निकास प्रणाली गर्म सेल के अंदर नकारात्मक दबाव बनाए रखने (लगभग -100 से -250 Pa) । हवा एकप्राथमिक फ़िल्टर (कणों को पकड़ता है) और एक उच्च दक्षता वाले सक्रिय कोयला फ़िल्टर (उष्णकटिबंधीय रेडियोधर्मी गैसों को पकड़ता है, जैसे कि I-125)उत्सर्जन से पहले।
   • दूषितता नियंत्रण:आंतरिक दीवारों के साथ पंक्तिबद्ध हैंस्टेनलेस स्टील के आवरण, सभी सीमों को सुचारू रूप से वेल्डेड और पॉलिश किया गया है ताकि आसानी से डिकंटेमिनेशन हो सके। इसमें निर्मित कचरा कंटेनर और तरल रिसाव ट्रे हैं।
   • निगरानी:एकीकृत फिक्स्ड डोज रेट मीटर, सतह प्रदूषण मॉनिटर और वायु प्रवाह मॉनिटर, जिसमें डेटा को एक केंद्रीय नियंत्रण कक्ष में वास्तविक समय में प्रेषित किया जाता है।

साइक्लोट्रॉन परियोजनाओं में मुख्य अनुप्रयोग

गर्म कोशिकाएं भौतिक सक्षमकर्ता हैं जो साइक्लोट्रॉन उत्पादन लाइनों को अपने मूल्य का एहसास करने की अनुमति देती हैं। प्रमुख अनुप्रयोगों में शामिल हैंः

1. रेडियोफार्मास्यूटिकल्स का स्वचालित उत्पादन:
   • उदाहरण के लिए, एफडीजी (फ्लोरोडेऑक्सीग्लूकोज) के उत्पादन के लिए एक गर्म सेल में पूरी स्वचालित रासायनिक प्रक्रिया होती है।एफ-18 कैप्चर, न्यूक्लियोफिलिक प्रतिस्थापन, हाइड्रोलिसिस और शुद्धिकरणगर्म कोठरी इसके लिए एक सुरक्षित स्थान प्रदान करती है।
2. लक्ष्य सामग्री का प्रसंस्करण और वसूलीः
   • महंगा समृद्ध लक्ष्य सामग्री (जैसे, ओ-18 पानी, एन-15 गैस) का उपयोग करने वाले साइक्लोट्रॉन के लिए, गर्म कोशिकाएंगैर-प्रतिक्रियाशील लक्ष्य सामग्री का सुरक्षित पुनर्प्राप्तिशुद्धिकरण और पुनः उपयोग के लिए, परिचालन लागत में काफी कमी।
3. लचीला मल्टीन्यूक्लिड/मल्टीपाइपलाइन उत्पादन:
   • उन्नत डिजाइनों का उपयोगमॉड्यूलर हॉट सेल क्लस्टरविभिन्न गर्म कोशिकाओं को विभिन्न न्यूक्लाइड्स (जैसे, F-18 गर्म सेल, Ga-68 गर्म सेल, C-11 गर्म सेल) के लिए समर्पित किया जा सकता है, जो मानकीकृत इंटरफेस के माध्यम से जुड़े हुए हैं।यह एक साइक्लोट्रॉन बीमलाइन को कई उत्पादन लाइनों की सेवा करने की अनुमति देता है, सुविधाओं के उपयोग और आर्थिक लाभ में वृद्धि।
4. गुणवत्ता नियंत्रण और वितरण:
   • जीएमपी (अच्छी विनिर्माण प्रथा) की आवश्यकताओं को पूरा करने वाले गर्म कोशिकाओं के भीतर, अंतिम उत्पादबाँझ फिल्टरिंग, सिरिंज या फ्लास्क में वितरण, और त्वरित गुणवत्ता परीक्षणों के लिए नमूनाकरण (जैसे, रेडियोकेमिकल शुद्धता)किया जाता है।
5. अनुसंधान एवं विकास:
   • अनुसंधान उन्मुख साइक्लोट्रॉन सुविधाओं में, गर्म कोशिकाएं विकास के लिए एक सुरक्षित प्रयोगात्मक मंच प्रदान करती हैंनये रेडियोधर्मी ट्रेसर्सऔरचिकित्सीय न्यूक्लिडमैनुअल या अर्ध-स्वचालित अन्वेषणात्मक रासायनिक संश्लेषण की अनुमति देता है।

III. निष्कर्ष

साइक्लोट्रॉन परियोजना के लिए, हॉट सेल डिजाइन केवल एक "लीड बॉक्स" बनाने से कहीं अधिक है।सिस्टम इंजीनियरिंग कार्य साइक्लोट्रॉन क्षमताओं, उत्पादन प्रक्रियाओं, नियामक अनुपालन और भविष्य के विकास की जरूरतों के साथ गहराई से जुड़ा हुआ है।एक अच्छी तरह से डिजाइन, ठीक से लागू गर्म सेल क्लस्टर एक महत्वपूर्ण गारंटी है कि एक साइक्लोट्रॉन सुविधा कर सकते हैंसुरक्षित, कुशल, विश्वसनीय और अनुपालनयह विकिरण सुरक्षा का संरक्षक है और उत्पादकता और नवाचार का सक्षमकर्ता है।

विशेषताएं:

• उत्पाद का नाम: परमाणु विकिरण संरक्षण
• जीवन कालः उपयोग के आधार पर 5-10 वर्ष
• वजनः हल्के विकल्प आसानी से ले जाने के लिए उपलब्ध
• वेंटिलेशनः सुरक्षा सुनिश्चित करने के लिए नकारात्मक दबाव प्रणाली
• बिजली की आपूर्तिः 50HZ/10A/220V अंतर्निहित सुरक्षा सुरक्षा के साथ
• पोर्टेबिलिटीः हल्के और ले जाने में आसान डिजाइन
• उच्च सुरक्षा के लिए प्रभावी विकिरण सुरक्षा लीड डिब्बे शामिल
• विशेष रूप से परमाणु चिकित्सा विकिरण अनुप्रयोगों के लिए डिज़ाइन किया गया
• परमाणु चिकित्सा विकिरण वातावरण में इष्टतम सुरक्षा सुनिश्चित करता है

तकनीकी मापदंडः

अनुप्रयोग:

JOVI न्यूक्लियर रेडिएशन प्रोटेक्शन उत्पाद, मॉडल नंबर 1-CF-35, विशेष रूप से उन वातावरणों की कठोर मांगों को पूरा करने के लिए डिज़ाइन किया गया है जहां परमाणु विकिरण सुरक्षा सर्वोपरि है।चीन से उत्पन्न और ISO9001 मानकों के अनुसार प्रमाणित, यह उत्पाद विकिरण सुरक्षा अनुप्रयोगों में उच्च गुणवत्ता और विश्वसनीयता की गारंटी देता है। इसके सुरक्षा मानक में एक फ्रंट 50mPb या अनुकूलित डिजाइन है,हानिकारक विकिरण के खिलाफ बेहतर परिरक्षण प्रभावकारिता सुनिश्चित करना.

यह उत्पाद एफ18 हॉट सेल में उपयोग के लिए आदर्श रूप से उपयुक्त है, एक अत्यधिक विशेष वातावरण जहां रेडियोधर्मी पदार्थों के संचालन के लिए सुरक्षा सावधानियों की आवश्यकता होती है।JOVI विकिरण सुरक्षा प्रणाली परमाणु चिकित्सा विकिरण के संपर्क से कर्मियों और संवेदनशील उपकरणों की रक्षा के लिए आवश्यक परिरक्षण प्रदान करती है, जिससे यह परमाणु चिकित्सा विभागों और अनुसंधान सुविधाओं में एक महत्वपूर्ण घटक बन गया है।

गर्म कोशिकाओं में इसके आवेदन के अलावा, JOVI मॉडल 1-CF-35 का व्यापक रूप से विकिरण सुरक्षा सीसा डिब्बों के रूप में उपयोग किया जाता है,रेडियोधर्मी पदार्थों के सुरक्षित भंडारण और परिवहन के लिए मजबूत प्रतिबन्ध और परिरक्षण समाधान प्रदान करनाइन सीसा के डिब्बों को हल्के और ले जाने में आसान बनाने के लिए डिज़ाइन किया गया है, जो सुरक्षा पर समझौता किए बिना पोर्टेबिलिटी को बढ़ाता है।यह सुविधा चिकित्सा और औद्योगिक परिदृश्यों के लिए विशेष रूप से फायदेमंद है जहां गतिशीलता और त्वरित तैनाती आवश्यक है.

उत्पाद का जीवनकाल उपयोग के आधार पर 5 से 10 वर्ष तक होता है, जिससे दीर्घकालिक विश्वसनीयता और लागत प्रभावीता सुनिश्चित होती है।यह आदेश की पुष्टि के बाद 25 कार्य दिवसों के भीतर सुरक्षित वितरण की गारंटी देता हैभुगतान की शर्तें TT अग्रिम हैं, जो सरल और सुरक्षित लेनदेन प्रक्रियाओं के लिए हैं।

50 हर्ट्ज/10 ए/220 वी के पावर सप्लाई स्पेसिफिकेशन के साथ सुरक्षा सुरक्षा से लैस, JOVI परमाणु विकिरण सुरक्षा उत्पाद विभिन्न सेटिंग्स में परिचालन स्थिरता और सुरक्षा बनाए रखता है।चाहे वह परमाणु चिकित्सा विकिरण परिरक्षण के लिए हो, F18 हॉट सेल अनुप्रयोगों, या विकिरण सुरक्षा लीड डिब्बों, यह उत्पाद विकिरण सुरक्षा के उच्चतम मानकों को पूरा करने के लिए एक व्यापक समाधान प्रदान करता है।

जिन संगठनों को केवल एक इकाई या कई मात्राओं की आवश्यकता होती है, उनके लिए न्यूनतम आदेश मात्रा केवल एक होती है, जिससे छोटे पैमाने पर और बड़े पैमाने पर संचालन दोनों के लिए लचीलापन प्रदान होता है।,000 और 50,000, JOVI 1-CF-35 उत्कृष्ट मूल्य के साथ प्रीमियम सुरक्षा प्रदान करता है, जिससे यह परमाणु विकिरण सुरक्षा के क्षेत्र में एक अपरिहार्य संपत्ति बन जाता है।

अनुकूलन:

JOVI अनुकूलित परमाणु विकिरण संरक्षण उत्पाद प्रदान करता है, जिसमें विकिरण संरक्षण लीड कैन, I131 हॉट सेल, और F18 हॉट सेल समाधान शामिल हैं। हमारा मॉडल 1-CF-35,चीन में निर्मित और ISO9001 के साथ प्रमाणित, कक्षा ए ग्रेड के साथ उच्च गुणवत्ता वाली सुरक्षा की गारंटी देता है। सुरक्षा मानक को आपकी आवश्यकताओं के अनुरूप बनाया जा सकता है, जिसमें इष्टतम सुरक्षा सुनिश्चित करने के लिए सामने 50mPb या अन्य अनुकूलित डिजाइन हैं।

हम लचीले मॉडल और अंतर्निहित सुरक्षा सुरक्षा के साथ 50 हर्ट्ज/10 ए/220 वी के बिजली आपूर्ति विनिर्देशों सहित लचीले विकल्प प्रदान करते हैं।प्रत्येक उत्पाद को 25 कार्य दिवसों के भीतर सुरक्षित वितरण सुनिश्चित करने के लिए एक मजबूत लकड़ी के मामले में सावधानीपूर्वक पैक किया जाता हैहमारी न्यूनतम आदेश मात्रा 1 यूनिट है, जिसकी कीमत 20,000 से 50 तक है।000.

भुगतान की शर्तें TT अग्रिम हैं, और हमारे परमाणु विकिरण संरक्षण उत्पादों का जीवनकाल उपयोग के आधार पर 5 से 10 वर्ष तक होता है।और आपकी विशिष्ट आवश्यकताओं के अनुरूप अनुकूलन योग्य विकिरण सुरक्षा समाधान.

सहायता एवं सेवाएं:

हमारे परमाणु विकिरण सुरक्षा उत्पाद को इष्टतम प्रदर्शन और सुरक्षा सुनिश्चित करने के लिए व्यापक तकनीकी सहायता और सेवाओं द्वारा समर्थित है। हम स्थापना, संचालन,और आपके पर्यावरण में विकिरण के स्तर की प्रभावी निगरानी और नियंत्रण में मदद करने के लिए रखरखाव.

हमारे विशेषज्ञों की टीम आपकी विशिष्ट आवश्यकताओं को पूरा करने के लिए समस्या निवारण, कैलिब्रेशन और उत्पाद के अनुकूलन में सहायता के लिए उपलब्ध है। हम विस्तृत उपयोगकर्ता मैनुअल, प्रशिक्षण सत्र,और नियमित रूप से सॉफ्टवेयर अपडेट करें ताकि आपका सिस्टम अद्यतित रहे और विश्वसनीय रूप से काम करे.

इसके अतिरिक्त, हम आपके उपकरण के डाउनटाइम को कम करने और जीवन काल को बढ़ाने के लिए रखरखाव अनुबंध और साइट पर सहायता सेवाएं प्रदान करते हैं।हमारी प्रतिबद्धता सभी प्रासंगिक सुरक्षा मानकों और नियामक आवश्यकताओं के अनुरूप समय पर और कुशल समाधान प्रदान करना है.

किसी भी तकनीकी पूछताछ या सेवा अनुरोध के लिए,हमारी सहायता टीम आपके परमाणु विकिरण सुरक्षा उत्पाद को अपनी उच्चतम क्षमता पर काम करने के लिए त्वरित और पेशेवर सहायता प्रदान करने के लिए तैयार है.
