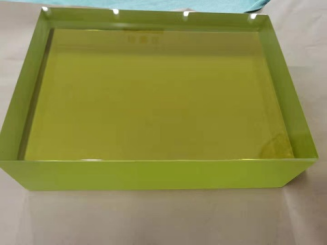

घनत्व 5.5 G/cm3 चिकित्सा और औद्योगिक अनुप्रयोगों के लिए बेहतर परिरक्षण प्रदर्शन के साथ एक्स रे सुरक्षा चश्मा

सीसा का कांच केवल साधारण कांच नहीं है जिसमें सीसा जोड़ा गया है।समरूप अकार्बनिक पदार्थलगभग 1,350°C पर सिलिका (SiO2), सीसा ऑक्साइड (PbO) और अन्य संशोधकों के पिघलने से बनता है। सीसा ऑक्साइड सामग्री आमतौर पर55 से 72% तक, जो पारदर्शिता बनाए रखते हुए कांच को विकिरण-रक्षा गुण प्रदान करता है।

सीसा में एकउच्च परमाणु संख्या (Z = 82)उच्च-Z सामग्री एक्स-रे और गामा किरणों के साथ मुख्य रूप सेप्रकाश विद्युत प्रभाव, जहां एक आने वाला फोटॉन पूरी तरह से अवशोषित हो जाता है। फोटोइलेक्ट्रिक अवशोषण की संभावना Z4/E3 के आनुपातिक है। 140 keV गामा किरणों (99mTc) के लिए,सीसा का अवशोषण गुणांक कैल्शियम से लगभग 10 गुना अधिक है (Z=20), कंक्रीट का मुख्य घटक) और कार्बन (Z=6, प्लास्टिक में) की तुलना में 100 गुना अधिक है।

प्रमुख भौतिक सूत्ररैखिक क्षीणन गुणांक μ ≈ ρ × (Z4/E3). जोवि लीड ग्लास सामान्य खिड़की ग्लास के लिए μ = 0.15 सेमी -1 की तुलना में, 140 केवी पर μ = 2.5 ~ 3.5 सेमी -1 प्राप्त करता है।

लीड ऑक्साइड जोड़ने से प्रकाश संचरण में कमी आती है।

• प्रयोग करनाउच्च शुद्धता वाले सिलिकाधुंध पैदा करने वाली अशुद्धियों को कम करने के लिए (99.9%)

• नियंत्रण करनारेडॉक्स अवस्था(Fe2+/Fe3+ अनुपात) तटस्थ ग्रे-ग्रीन टोन बनाए रखने के लिए

• दोनों सतहों को पॉलिश करना<10 एनएम की मोटाई(मानक फ्लोट ग्लास: 50×100 एनएम)

परिणाम: एक 2.8 मिमी पीबी समकक्ष पैनल (भौतिक 16 मिमी मोटी) प्रसारित करता हैदृश्यमान प्रकाश का 82~84%यह एक सामान्य खिड़की स्क्रीन के समान है।

नाममात्र मूल्य (उदाहरण के लिए, 2.5 मिमी पीबी) पूरे पैनल में प्राप्त किया जाना चाहिए, न कि केवल केंद्र में।9 अंक1.2×0.8 मीटर के पैनल पर। अधिकतम विचलनः±0.05 मिमी पीबी(< 2% भिन्नता के बराबर) ।

गामा के संपर्क में आने पर शुद्ध सीसा कांच बनता हैरंग केन्द्रजोववी कहते हैं, "सड़क के नीचे की दीवारों में छिपे हुए छेद नीली रोशनी को अवशोषित करते हैं, जिससे पीले-भूरे रंग का परिवर्तन होता है।0.8 ∙ 1.2 ००% सेरियम ऑक्साइड (CeO2), जो स्थिर रंग केंद्र बनने से पहले छेद को कैद करता है।

परीक्षण डेटा: 1000 घंटे निरंतर 60Co गामा विकिरण (1 Gy/घंटा, 99mTc 10 साल के विशिष्ट कार्यभार के बराबर) जोवि परमाणु ग्रेडः ΔE = 2.1 (बस पता लगाने योग्य) CeO2 के बिना सामान्य सीसा कांचः ΔE = 11.7 (कठिन भूरा, 30% प्रकाश हानि) ।

0.5 मिमी से अधिक के बुलबुले स्थानीय परिरक्षण प्रभावशीलता को कम करते हैं (ग्लास घनत्व गिरता है) । गर्म प्रयोगशाला देखने वाले बंदरगाहों में, सिरिंज ग्रेडिएशन पर बुलबुले खुराक की त्रुटियों का कारण बनते हैं।

परमाणु ग्रेड कांच हैपकाया हुआ(धीमी गति से ठंडा) आंतरिक तनाव को कम करने के लिए। पोलरस्कोप द्वारा मापा अवशिष्ट तनावः<20 एनएम/सेमी(ASTM F218 35 एनएम/सेमी की अनुमति देता है) कम तनाव थर्मल साइकिल के दौरान सहज फ्रैक्चर को रोकता है (जैसे, एयर कंडीशनिंग चालू / बंद, सर्दियों / गर्मियों में) ।

किनारे की ताकत: सभी किनारों हैंचम्फर्डगर्म प्रयोगशाला छोटे पैनलों के लिए उपलब्ध रासायनिक सुदृढीकरण (आयन विनिमय) किनारे की ताकत को 2 गुना बढ़ाता है।

विशिष्ट सेटअपगामा कैमरा रोगी के चारों ओर 180° 360° घूमता है। नियंत्रण कक्ष 3°5 मीटर दूर स्थित है।

जोववी विनिर्देश:

• सीसा समकक्षताः 2.5 ∼ 3.0 मिमी पीबी

• भौतिक मोटाईः 14-18 मिमी

• पैनल का आकारः 1,200×800 मिमी (पूरी गैन्ट्री देखने के लिए पर्याप्त)

• प्रकाश पारगम्यताः 82 ∼ 84%

विशेष डिजाइन विशेषता:चौड़ा देखने का कोण✓ ट्रांसमिशन में गिरावट < 10% 45° ऑफ-एक्सिस पर। टेक्नोलॉजिस्ट बिना शरीर को घुमाए कंसोल पर बैठे हुए रोगी को देख सकते हैं।

चुनौती: 511 केवी फोटॉन में ~4 मिमी की लीड में आधा-मूल्य वाली परत होती है। एक 5 मिमी पीबी मोनोलिथिक ग्लास पैनल (28 मिमी मोटी) का वजन 110 किलोग्राम/एम2 होता है और फिर भी ~50% 511 केवी प्रसारित करता है।

जोववी मिश्रित समाधान:

• सामनेः 2.5 मिमी पीबी ग्लास (15 मिमी मोटाई)

• मध्यः 10 मिमी सीसा ऐक्रेलिक (2,5 मिमी पीबी बराबर 140 केवी पर, 1.5 मिमी 511 केवी पर)

• पीछेः 2.5 मिमी पीबी ग्लास (15 मिमी मोटाई)

• कुल 511 केवी ट्रांसमिशनः<15%

• वजनः 70 किलोग्राम/एम2 (36% मोनोलिथिक से हल्का)

ऑप्टिकल बंधन: तीनों परतें यूवी-स्थिर चिपकने वाले के साथ जुड़ी हुई हैं। कोई धुंध नहीं, कोई डबल इमेज नहीं, थर्मल साइक्लिंग (~10°C से +40°C) के तहत कोई विघटन नहीं।

सेटअप: लीड ग्लास पैनल (आमतौर पर 400×300 मिमी या 500×400 मिमी) धुआं हुड या टुकड़े टुकड़े प्रवाह कैबिनेट में स्थापित।

जोववी विनिर्देश:

• सीसा समकक्षताः 2.5 मिमी पीबी (छोटे हैंडलिंग समय के लिए पर्याप्त)

• भौतिक मोटाईः 14 मिमी

• प्रतिबिंब विरोधी (AR) कोटिंगदोनों तरफ ️ हुड लाइट्स से चमक को समाप्त करता है

• मध्य मुक्त क्षेत्र: 150 मिमी व्यास के साथ शून्य बुलबुले >0.2 मिमी

एर्गोनोमिक लाभ: फार्मासिस्ट ने आंखों के थकान के बिना 30 सेमी की दूरी पर 0.01 मिलीलीटर की सिरिंज के ग्रेजुएशन को पढ़ा।

सेटअप: नर्स स्टेशन खिड़की रोगी के कमरे में। रोगी 200 ¢ 800 mCi 131I (364 keV गामा) प्राप्त करता है।

जोववी विनिर्देश:

• सीसा समकक्षताः 3.5 ∙4.0 मिमी पीबी

• भौतिक मोटाईः 20~24 मिमी

• पैनल का आकारः 800×600 मिमी (अवलोकन के लिए पर्याप्त)

• प्रकाश पारगम्यताः 76~80%

महत्वपूर्ण आवश्यकता:शून्य विकृतिनर्स को रोगी की चेतना, श्वसन और त्वचा के रंग का सटीक आकलन करना चाहिए। जोववी ऑप्टिकल सपाटता प्रमाण पत्र (<0.1 मिमी 1 मीटर पर) प्रदान करता है।

बड़े परमाणु चिकित्सा विभागों में अक्सर एक गलियारे के साथ कई नियंत्रण कक्ष होते हैं।

जोववी समाधान:बैच-मैच ग्लाससभी पैनल एक ही पिघलने के बैच से आते हैं। जोववी रंग स्थिरता प्रमाण पत्र प्रदान करता है (ΔE <1.0 किसी भी दो पैनलों के बीच) ।

लीड ऑक्साइड (पीबीओ) के प्रत्येक बैच में अशुद्धियों के लिए परीक्षण किया जाता हैः आर्सेनिक (<0.01%), एंटीमोन (<0.005%), लोहा (<0.02%). प्रमाणपत्र 20 वर्षों तक बनाए रखे जाते हैं।

1. एक्स-रे ट्रांसमिशन इमेजिंग(80 kV, 2 mA) ️ लीड स्ट्रिअशन्स, बुलबुले > 0.2 मिमी, आंतरिक दरारें प्रकट करता है।

2. क्षीणन माप140 केवी स्रोत (99 एमटीसी या फ़िल्टर एक्स-रे) 9 बिंदु ग्रिड। यदि सभी बिंदु नाममात्र के ±0.05 मिमी पीबी के भीतर हों तो पास करें।

3. ऑप्टिकल निरीक्षणप्रकाश बॉक्स (१०,००० लक्स) बुलबुले, खरोंच, स्ट्री।

4. समतलतालेजर इंटरफेरोमीटर 1 मीटर पर <0.1 मिमी

• ISO 13485:2016चिकित्सा उपकरणों की गुणवत्ता प्रबंधन

• आईएसओ 9001:2015सामान्य गुणवत्ता प्रबंधन

• सीई चिह्नवर्ग I चिकित्सा उपकरण (ईयू)

• FDA 510 ((k)एक्स-रे शीटिंग ग्लास के लिए उपलब्ध

• RoHS 3अनुपालन (चिकित्सा आवश्यकता के लिए सीसा छूट)

• अनुपालन प्रमाणपत्र (सीरियल नंबर, पीबी इक्वल, आयाम)

• 140 केवी के क्षीणन परीक्षण रिपोर्ट (9-बिंदु ग्रिड)

• CeO2 सामग्री प्रमाणपत्र (ब्राउन प्रतिरोध का प्रमाण)

• बुलबुला निरीक्षण की तस्वीर (गर्म प्रयोगशाला पैनलों के लिए केंद्रीय क्षेत्र)

• स्थापना पुस्तिका (टॉर्क विनिर्देश, गास्केट प्रकार, लीड टेप अनुप्रयोग)
