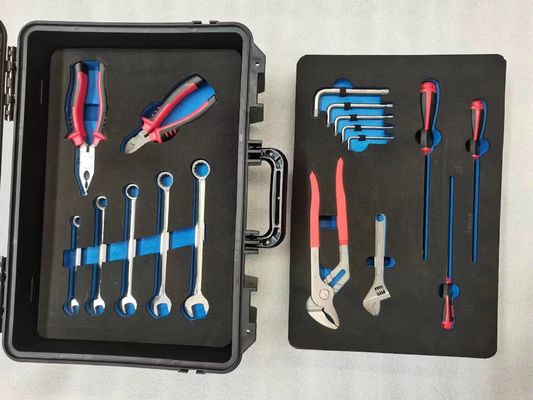

प्रभावी चिकित्सा उपकरण रखरखाव के लिए टाइटेनियम टूल्स से सुसज्जित एमआरआई तकनीशियनों के लिए व्यापक गैर चुंबकीय टूल किट
| ब्रांड नाम | Jovi |
|---|---|
| प्रमाणन | ISO9001 |
| Model Number | 1-cf-7 |
| दस्तावेज | JVVM-NMT-Series SPE and Quo...on.pdf |
| Minimum Order Quantity | 1set |
| मूल्य | $1680~$3420/set |
| Packaging Details | Carton&wooden Box |
| प्रसव के समय | 14~26 दिन |
| Payment Terms | T/T |
| Supply Ability | 300 Set / Month |
उत्पाद विवरण
| वज़न | 500 ग्राम | चुंबकीय संपत्ति | गैर चुंबकीय |
|---|---|---|---|
| संक्षारण प्रतिरोध | उच्च | कठोरता सीमा | 20-42 एचआरसी |
| टॉर्क रेंज | 1-10 N*m | चुंबकीय सुग्राह्यता | <5 × 10⁻⁶ |
उत्पाद विवरण
एमआरआई इंजीनियरिंग के लिए जोववी गैर-चुंबकीय टाइटेनियम टूल किट संस्करण 3 (एमआरआई इंजीनियरों के लिए चरण-दर-चरण चयन गाइड)
1गुणवत्ता जोववी द्वारा उपयोग किए जाने वाले तीन टाइटेनियम ग्रेड को समझना
सभी टाइटेनियम उपकरण समान प्रदर्शन नहीं करते हैं। जोववी टूल फ़ंक्शन के आधार पर विशिष्ट टाइटेनियम मिश्र धातु का चयन करता हैः
| टाइटेनियम ग्रेड | रचना | कठोरता (HRC) | उपयोग के लिए | प्रमुख संपत्ति |
|---|---|---|---|---|
| ग्रेड 2 (वाणिज्यिक रूप से शुद्ध) | 99.2% Ti | 20 ¢ 25 | पेंच, शासक, पुट्टी चाकू | ढालने की क्षमता, संक्षारण प्रतिरोध |
| ग्रेड 5 (Ti-6Al-4V) | 90% Ti, 6% Al, 4% V | 36 ₹42 | हेक्स कुंजी, स्क्रूड्राइवर, चाबियाँ, सोकेट | उच्च शक्ति, पहनने के प्रतिरोध |
| ग्रेड 23 (Ti-6Al-4V ELI) | अति निम्न अंतराल | ३४३८ | टॉर्क चाबी, क्रिओस्टैटिक औजार | कम तापमान पर टूटने की कठोरता |
गुणवत्ता गारंटी: प्रत्येक उपकरण ग्रेड कोड के साथ लेजर-चिह्नित है (उदाहरण के लिए, ग्रेड 5 के लिए Gr5। खुलासे के बिना निम्न ग्रेड का मिश्रण नहीं।
2अनुप्रयोग परिदृश्य ∙ कार्य-आधारित चयन प्रवाह सारणी
प्रत्येक एमआरआई इंजीनियरिंग कार्य के लिए सही जोववी उपकरण का चयन करने के लिए निम्नलिखित निर्णय वृक्ष का उपयोग करें।
चरण 1: एमआरआई क्षेत्र और क्षेत्र की ताकत की पहचान करें
| क्षेत्र | क्षेत्र की शक्ति | उपकरण की आवश्यकता | सिफारिश की गई Jovvi किट |
|---|---|---|---|
| ज़ोन IV (स्कैनर रूम 0.5 मीटर के भीतर) | 0.5 ¢ 7 T | अधिकतम सुरक्षा, कोई कलाकृतियां नहीं | प्रोकिट-2 या प्रोकिट-3 |
| ज़ोन III (नियंत्रण कक्ष ️ 0.5 मीटर के बाहर लेकिन फराडे पिंजरे के अंदर) | < 0.5 एमटी | गैर-चुंबकीय, निम्न कृत्रिम वस्तु चिंता | प्रोकिट-1 (पर्याप्त) |
| ज़ोन II (कैरिडोर ️ बंद कमरे के बाहर) | केवल पृथ्वी क्षेत्र | किसी भी गैर-फेरस | प्रोकिट-1 या मानक पीतल उपकरण |
| अंदर की बोर (मैग्नेट के साथ सेवा के दौरान नीचे रैंप) | 0 T (यदि रैंप किया गया हो) | कोई भी, लेकिन Jovvi Ti अभी भी सिफारिश की | कोई भी किट (चुंबकीय संवेदनशीलता जब क्षेत्र शून्य होता है तो अप्रासंगिक होती है) |
जोवि नोट: चुंबक को नीचे उतारने के बाद भी स्टील के औजारों में शेष चुंबकत्व बाद में स्कैनर घटकों में स्थानांतरित हो सकता है। हमेशा टाइटेनियम का प्रयोग करें।
चरण 2: विशिष्ट कार्य की पहचान करें
कार्य श्रेणी A: फास्टनरों का संचालन (स्क्रू, बोल्ट, नट्स)
| फास्टनर का प्रकार | सामान्य स्थान | अनुशंसित जोववी उपकरण | टाइटेनियम ग्रेड | वैकल्पिक (अनुशंसित नहीं) |
|---|---|---|---|---|
| हेक्स सॉकेट (1.5~6 मिमी) | आरएफ कॉइल कवर, ग्रेडिएंट पैनल | हेक्स कुंजी सेट (एल-शैली) | ग्रेड 5 | पीतल के हेक्स कुंजी (आसानी से पट्टी) |
| हेक्स सॉकेट (819 मिमी) | क्रिओस्टैट पोर्ट, रोगी टेबल माउंट | सोकेट सेट + रचच | ग्रेड 5 सॉकेट + बी-क्यू रॅचेट | 316 स्टेनलेस (उत्पाद) |
| टोरक्स (T6T30) | चुंबकीय कवर पैनल, आरएफ स्क्रीन | टॉक्स ड्राइवर (फिक्स्ड हैंडल) | ग्रेड 5 टिप, पीतल का हैंडल | सिरेमिक (भंगुर) |
| फिलिप्स / फ्लैटहेड | नियंत्रण कंसोल, सहायक उपकरण माउंट | स्क्रूड्राइवर्स (36 मिमी) | ग्रेड 5 ब्लेड, पीतल/प्लास्टिक हैंडल | 316 स्टेनलेस (समय के साथ चुंबकीयकरण) |
| हेक्स अखरोट (अवलोकन) | हीलियम वेंट लाइन फ्लैंग्स | ओपन-एंड चाबी सेट | ग्रेड 5 | पीतल (टॉर्क के तहत फैला हुआ जबड़ा) |
Jovvi प्रोटिप: क्रिओस्टैट पोर्ट नट्स (अक्सर थर्मल साइकिलिंग के कारण तंग) के लिए, उपयोग करेंजोवि टोरेंट कुंजी (1 ¢ 10 एन · एम)ग्रेड 23 टाइटेनियम सॉकेट के साथ, हीलियम पोर्ट नट्स पर कभी भी 8 एनएम से अधिक नहीं।
कार्य श्रेणी बी: काटना, छिपाना और मारना
| कार्य | अनुशंसित जोववी उपकरण | टाइटेनियम सामग्री | सुरक्षा नोट |
|---|---|---|---|
| तांबा आरएफ जाल काटना | डायगोनल कटर | ९०% टाई जबड़े, कांस्य धुरी | गैर-चिंगारी ️ ऑक्सीजन के पास सुरक्षित |
| रूढ़िवादी आरएफ ढाल पैनल | टाइटेनियम की कुल्हाड़ी (300 मिमी) | 100% ग्रेड 5 | तांबे को खरोंचने से बचने के लिए प्लास्टिक के शीम का प्रयोग करें |
| पुराने प्रवाहकीय पेस्ट को हटाना | टाइटेनियम की पट्टा चाकू | 100% ग्रेड 2 | लचीला ब्लेड घुमावदार सतहों के अनुरूप है |
| तांबे के बांधने के उपकरण मारना | टाइटेनियम हथौड़ा (200 ग्राम सिर) | 100% ग्रेड 5 | बदली जाने वाली चेहरे के सम्मिलन (नरम झटकों के लिए नायलॉन) |
| बोर के अंदर गिरने वाले पेंच को पुनः प्राप्त करना | गैर-चुंबकीय पिक-अप उपकरण | 100% ग्रेड 5 स्टेम, चुंबक मुक्त पंजा | कोई चुंबक नहीं |
कार्य श्रेणी C: माप और निरीक्षण
| आवश्यकता | अनुशंसित जोववी उपकरण | टाइटेनियम सामग्री | विशेष विशेषता |
|---|---|---|---|
| अंतर माप (उदाहरण के लिए, आरएफ कॉइल और बोर के बीच) | टाइटेनियम शासक (150 मिमी या 300 मिमी) | 100% ग्रेड 2 | उत्कीर्ण चिह्न (कोई चित्रित स्याही नहीं जो फ्लेक हो सकती है) |
| गहराई माप (सोकेट सिर के शिकंजा) | टाइटेनियम गहराई मापक | 100% ग्रेड 5 | पीतल के लॉक पेंच के साथ स्लाइड तंत्र |
| संकीर्ण स्थानों में दृश्य निरीक्षण | गैर चुंबकीय निरीक्षण दर्पण | टाइटेनियम स्टेम, एक्रिलिक दर्पण | सफाई के लिए हटाने योग्य दर्पण |
| चुंबकीय क्षेत्र का पता लगाना (भटकते क्षेत्र का पता लगाना) | कोई औजार नहींगाउसमीटर का प्रयोग करें | नहीं | कभी भी बोर के अंदर गैसमीटर न लाएं ∙ यह संतृप्त हो जाएगा |
चरण 3: उपयोग की आवृत्ति के आधार पर किट का आकार निर्धारित करें
| उपयोग की आवृत्ति | सिफारिश की किट | तर्क |
|---|---|---|
| महीने में एक बार (समय-समय पर सेवा) | प्रोकिट-1 (18 उपकरण) | 90% फास्टनर कार्यों के लिए पर्याप्त |
| सप्ताह में एक बार (इंटरनल एमआरआई इंजीनियर) | प्रोकिट-2 (32 उपकरण) | सॉकेट, रैक, टॉर्क रिंच, टेंजर जोड़ता है |
| दैनिक (फील्ड सर्विस इंजीनियर, क्रायोजेन विशेषज्ञ) | प्रोकिट-3 (45 उपकरण) | गहरे सॉकेट, लेगबार, पुट्टी चाकू, निरीक्षण दर्पण जोड़ता है |
| >3 एमआरआई स्कैनर वाला विभाग | दो प्रोकिट-2 किट | एक को ज़ोन IV में रखा गया, एक को कार्यशाला में रखा गया |
3. औजारों की विविधता जोव्वी के 90% टाइटेनियम औजारों के विस्तृत विनिर्देश
हेक्स कुंजी सेट (ग्रेड 5, 100% Ti)
आकार: 1.5दो, दो.5, 3, 4, 5, 6, 8, 10 मिमी (लंबी बांह पर गेंद का अंत)
मोर्टारः 5 N·m अधिकतम (1.5 मिमी), 25 N·m अधिकतम (10 मिमी)
अंकन: आकार शाफ्ट पर लेजर-एटेड (कोई पेंट)
चुंबकीय संवेदनशीलताः < 5 × 10−6 (उपकरण पर परीक्षण)
स्क्रूड्राइवर सेट (ग्रेड 5 ब्लेड, पीतल का हैंडल)
टिप के आकारः फिलिप्स #0, #1, #2; फ्लैट 3 मिमी, 5 मिमी, 6 मिमी; टॉक्स T6, T8, T10, T15, T20, T25, T30
ब्लेड की लंबाईः 100 मिमी (मानक) या 150 मिमी (लंबी पहुंच)
हैंडल: पीतल के साथ घुमावदार पकड़ ️ गैर-चुंबकीय, गैर-चमकदार
टंग-थ्रू निर्माणः ब्लेड टोक़ हस्तांतरण के लिए पूरे हैंडल लंबाई का विस्तार करता है
सॉकेट सेट (ग्रेड 5, 100% Ti)
ड्राइव के आकारः 1/4 "और 3/8" वर्ग ड्राइव (वर्ग ड्राइव टाइटेनियम है
सॉकेट के आकारः 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 19 मिमी (6-बिंदु, गहरा और उथला)
दीवार की मोटाईः 2 मिमी (स्टील सॉकेट से पतला)
चिह्नः आकार मुहरबंद (गैर उत्कीर्णित ️ मुहरबंद चिह्न पहनने के बाद भी पठनीय रहते हैं)
रैचेट हैंडल (टाइटनियम शरीर, पीतल के गियर)
ड्राइव का आकारः 1/4′′ (613 मिमी सॉकेट के लिए) या 3/8′′ (1019 मिमी सॉकेट के लिए)
गियर तंत्रः बेरीलियम तांबा (बी-क्यू) ¢ 60 दांत, 6° स्विंग आर्क
रिवर्स लीवर: पीतल (कोई लौह चुम्बकीय डिटेंशन गेंद नहीं ️ घर्षण डिटेंशन का उपयोग करता है)
टॉर्क क्षमताः 25 N·m (1/4") 60 N·m (3/8")
टॉर्क कुंजी (ग्रेड 23 Ti बीम, Be-Cu स्प्रिंग)
रेंजः 1 10 N·m (पूर्व निर्धारित समायोज्य)
सटीकताः ± 5% (परीक्षण रिपोर्ट के साथ प्रमाणित)
शरीरः टाइटेनियम (कम तापमान की कठोरता के लिए ग्रेड 23
स्प्रिंगः बेरीलियम कॉपर (गैर-फेरोमैग्नेटिक, स्थिर स्प्रिंग दर)
क्लीयर (90% Ti जबड़े, कांस्य धुरी)
प्रकार: सुई की नाक (150 मिमी), विकर्ण कटर (130 मिमी), संयोजन क्लिपर (180 मिमी)
जबड़ेः ग्रेड 5 टाइटेनियम ️ पकड़ने की सतह पर 40 एचआरसी तक कठोर
पिवोटः फॉस्फर कांस्य ️ गैर चुंबकीय, स्व-चिकन
हैंडलः हीट-संकुचन पकड़ के साथ टाइटेनियम (कोई स्टील वसंत अंदर)
हथौड़ा (100% टाई सिर, शीसे फाइबर हैंडल)
सिर का वजनः 200 ग्राम, 300 ग्राम या 500 ग्राम
सिर सामग्रीः ग्रेड 5 टाइटेनियम ₹ एक-टुकड़ा फोर्ज (कोई स्टील इन्सर्ट नहीं)
चेहरा: नरम झटकों के लिए हटाने योग्य नायलॉन या पॉलीयूरेथेन के सम्मिलन
हैंडलः फाइबरग्लास ∙ गैर-चालक, गैर-चुंबकीय (क्रायोस्टैट के पास लकड़ी ∙ टुकड़े से बचें)
4. उत्पादन आश्वासन प्रत्येक उपकरण श्रेणी के लिए परीक्षण
जोववी का प्रदर्शनऔजार-विशिष्टसामान्य फेरोमैग्नेटिक स्क्रीनिंग से परे गुणवत्ता परीक्षणः
| उपकरण श्रेणी | अतिरिक्त परीक्षण | पास मानदंड |
|---|---|---|
| हेक्स कुंजी | विफलता तक का टोक़ (प्रत्येक बैच से विनाशकारी नमूना) | >2× नामित टोक़ पर विफलता |
| स्क्रूड्राइवर | टिप कठोरता (रॉकवेल) | 3842 एचआरसी (श्रेणी 5) |
| सोकेट | एकाग्रता (प्रवाह) | < 0.1 मिमी ड्राइव वर्ग पर मापा गया |
| रचच | चक्र परीक्षण (अधिकतम टोक़ के 50% पर 10,000 चक्र) | कोई गियर स्किपिंग या पहनने के मलबे नहीं |
| टॉर्क कुंजी | कैलिब्रेशन बहाव (१००० चक्रों के बाद) | मूल रेखा से < ± 5% |
| पेंच | काटने की क्षमता (कापर वायर) | साफ कटौती, कोई जबड़ा विकृति नहीं |
| हथौड़ा | प्रभाव परीक्षण (2 J पर 10,000 झटके) | कोई सिर फटने या हैंडल ढीला होने |
प्रत्येक किट में एकपरीक्षण सारांश कार्डअंदर के विशिष्ट औजारों के लिए बैच-पास परिणाम दिखाते हुए।
5. त्वरित चयन तालिका ️ कौन सा जोवि किट किस एमआरआई भूमिका के लिए?
| एमआरआई की भूमिका | मुख्य कार्य | सिफारिश की गई Jovvi किट | क्यों? |
|---|---|---|---|
| आंतरिक अस्पताल में एमआरआई इंजीनियर | दैनिक रोगी टेबल समायोजन, कॉइल स्वैप, बुनियादी रखरखाव | प्रोकिट-2 (32 उपकरण) | 95% कार्य कवर करता है, जिसमें टॉर्क कुंजी शामिल है |
| फील्ड सर्विस इंजीनियर (OEM) | स्कैनर का पूर्ण विघटन, क्रिओस्टैट एक्सेस, ग्रेडिएंट प्रतिस्थापन | प्रोकिट-3 (45 उपकरण) | गहरे सॉकेट, लेगबार, पुट्टी चाकू आवश्यक |
| एमआरआई निर्माण/स्थापना दल | आरएफ ढाल विधानसभा, चुंबक कक्ष परिष्करण | प्रोकिट-1 (18 औजार) + अलग टाइटेनियम हथौड़ा | चाकू ProKit-1 में नहीं है ️ अलग से आदेश |
| क्रायोजेन सेवा विशेषज्ञ | हीलियम भराव, वेंटिलेशन लाइन का रखरखाव, क्रायोस्टैट पोर्ट का काम | ProKit-3 (45 उपकरण) + अतिरिक्त टोक़ कुंजी | गहरे सॉकेट और निम्न-तापमान वाले ग्रेड 23 उपकरण |
| अनुसंधान एमआरआई (7T, पशु एमआरआई) | छोटे कॉइल की मरम्मत, सटीक समायोजन | ProKit‐2 (32 औजार) छोटे हेक्स कुंजियों के साथ (0.9 मिमी तक) |
